鋼襯PTFE儲罐的結構組成與設計原理

鋼襯PTFE儲罐是現代工業中儲存高腐蝕性介質的關鍵設備，廣泛應用于半導體、光伏、精細化工、制藥及環保等領域。其核心優勢在于將金屬的高強度與PTFE材料的卓越耐腐蝕性相結合，實現安全、長效的介質存儲。江蘇兆輝防腐專注于高性能防腐設備的研發與制造，采用先進的模壓燒結與電火花檢測技術，確保每一臺鋼襯PTFE儲罐在極端工況下穩定運行。本文闡述其結構組成與設計原理，揭示其在復雜環境中可靠運行的技術基礎。

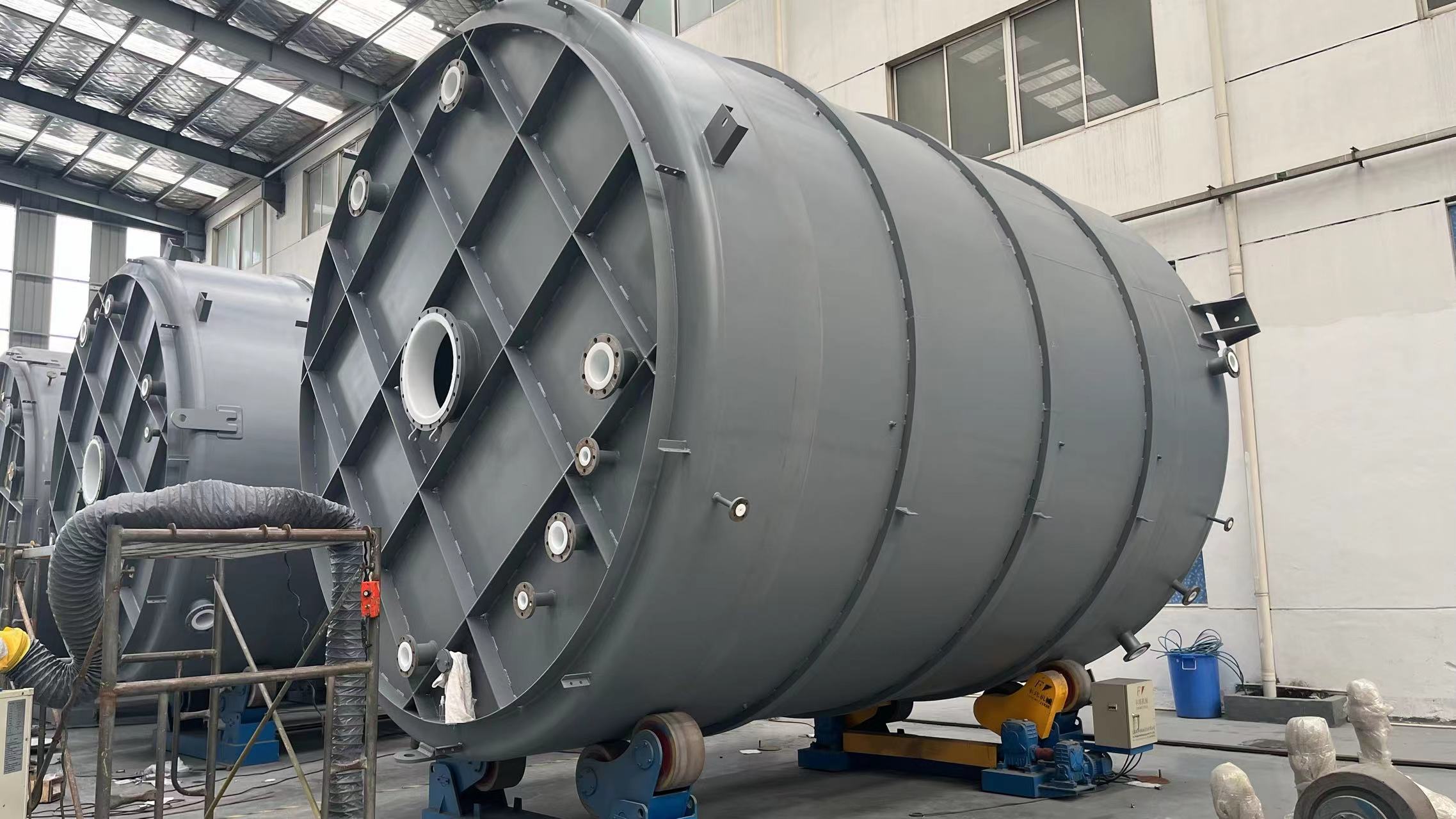

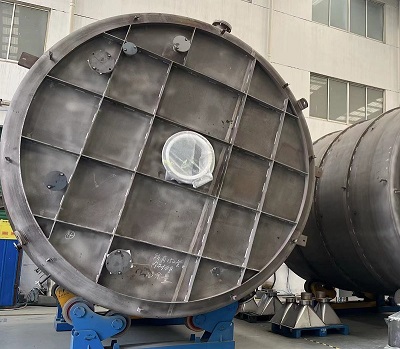

一、外層鋼殼：提供結構強度與承壓能力

1.1 碳鋼或不銹鋼殼體承載外部載荷

儲罐外層采用Q345R、Q235B或304/316L不銹鋼制成筒體與封頭，具備良好的機械強度和剛性，能夠承受介質靜壓、外部沖擊、吊裝應力及風載、雪載等環境負荷，確保設備在安裝與運行中的結構穩定性。

1.2 支座與附件滿足安裝與安全需求

配備鞍式支座，合理分布承重，防止殼體變形；頂部設置人孔、呼吸閥接口，底部設排污口與液位計接管，所有開孔均經補強設計，符合壓力容器規范，保障整體結構安全。

二、內襯PTFE層：實現完全耐腐蝕隔離

2.1 PTFE材料的化學惰性優勢

PTFE具有“塑料王”之稱，耐受氫氟酸、濃硫酸、王水、強堿等幾乎所有強腐蝕性介質，使用溫度范圍為-190℃～250℃，且表面光滑、不粘附、不析出離子，適用于高純與高腐蝕工況。

2.2 整體模壓成型確保無接縫防護

江蘇兆輝防腐采用一次模壓燒結工藝，將PTFE樹脂在高溫下熔融成型于鋼殼內壁，實現筒體、封頭、接管根部的無縫連接，杜絕鼓包、脫層和滲漏風險，經電火花檢測無針孔，確保襯層完整性。

三、界面結合與過渡層設計

3.1 噴砂處理增強金屬附著力

鋼殼內表面經高精度噴砂處理，達到Sa2.5級清潔度，形成均勻粗糙面，顯著提高PTFE與金屬的機械咬合力，防止運行中因熱脹冷縮導致界面分離。

3.2 特殊過渡層提升結合強度

在關鍵部位涂覆專用粘結過渡層，進一步優化PTFE與鋼殼的界面結合性能，確保在溫度交變和長期使用中保持穩定，避免分層或開裂。

四、密封系統與附屬裝置集成

4.1 法蘭連接采用全氟密封結構

所有接管法蘭均采用PTFE翻邊或包覆形式，配用PTFE纏繞墊片或金屬纏繞墊，確保與管道系統的密封可靠性，防止腐蝕性介質泄漏。

4.2 集成液位計、呼吸閥等功能組件

可根據工藝需求配置磁翻板液位計、呼吸閥、溫度計等附件，所有接口均內置PTFE襯里延伸，保持整體防腐一致性，滿足自動化監控與安全運行要求。

鋼襯PTFE儲罐通過“鋼殼承壓、PTFE防腐”的復合設計理念，實現了高強度與極致耐腐蝕的完美結合。江蘇兆輝防腐始終堅持精細化制造與全流程質量控制，為客戶提供安全、可靠、長壽命的防腐存儲解決方案，助力企業實現高效、清潔、可持續生產。
