內(nèi)襯四氟儲(chǔ)罐設(shè)備生產(chǎn)加工流程有哪些？

2025-09-04 10:30

內(nèi)襯四氟儲(chǔ)罐設(shè)備生產(chǎn)加工流程主要包括以下步驟：
1、罐體制作：根據(jù)設(shè)計(jì)圖紙要求，選取合適的鋼材，通過切割、焊接等工藝將罐體制作成型。要確保罐體的尺寸精度和焊接質(zhì)量，保證罐體結(jié)構(gòu)的牢固性和密封性。焊接完成后，仔細(xì)檢查罐體表面有無漏焊、虛焊等問題，對焊縫進(jìn)行打磨處理，去除尖銳角和毛刺，使表面平整光滑。

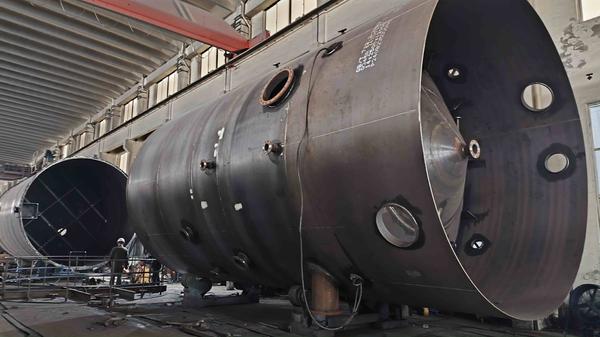

兆輝內(nèi)襯四氟防腐儲(chǔ)罐加工

2、噴砂處理：對完工的罐體內(nèi)部表面進(jìn)行噴砂除銹處理。噴砂時(shí)需使用鐵砂，使罐體內(nèi)壁表面達(dá)到一定的粗糙度，增加四氟板與罐體的粘結(jié)力。噴砂等級(jí)一般要達(dá)到 Sa2.5 級(jí)以上，噴砂表面的凹凸度控制在合理范圍內(nèi)（通常為 3 - 5 μm），以確保后續(xù)的粘結(jié)效果。

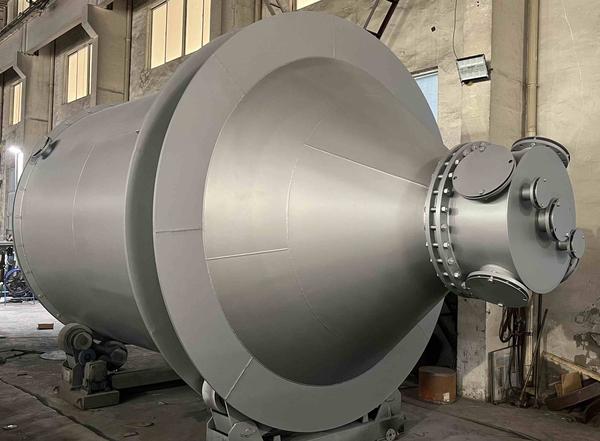

儲(chǔ)罐防腐噴砂處理

3、鈉化處理：對原材料四氟板進(jìn)行鈉化處理。鈉化處理可以增加四氟板的親水性和粘結(jié)性，使其能夠更好地與罐體粘結(jié)。一般需要進(jìn)行兩次鈉化處理，以保證處理效果。
4、刷膠：在經(jīng)過處理的四氟板上和儲(chǔ)罐內(nèi)壁表面均勻地刷上膠水。膠水的選擇非常重要，要選用專門用于四氟板粘結(jié)的膠水，并且要保證膠水的質(zhì)量和粘結(jié)性能。刷膠時(shí)要注意刷膠的厚度和均勻度，確保每個(gè)部位都能刷到膠水，避免出現(xiàn)漏刷或膠水厚度不均勻的情況。通常需要刷兩遍膠水，且在上一次刷膠完全干燥后才能進(jìn)行下一次刷膠。

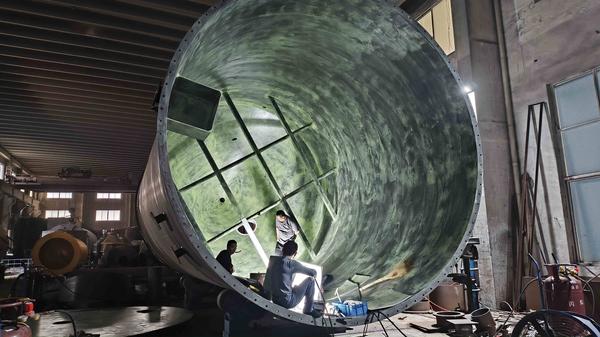

儲(chǔ)罐內(nèi)襯四氟加工

5、四氟貼板：將刷好膠水的四氟板烤熱，使其變軟，然后使用專業(yè)的工具，通過人工施力將四氟板平整地推覆在罐體表面上。在貼板過程中，要注意避免四氟板出現(xiàn)褶皺、氣泡等問題，確保四氟板與罐體緊密貼合。

儲(chǔ)罐板襯四氟加工

6、修邊處理：將兩塊四氟板拼接的地方修成 V 形坡口。這樣可以增加焊接的接觸面積，提高焊接的強(qiáng)度和密封性。修邊時(shí)要注意坡口的尺寸和形狀，使其符合焊接要求。
7、焊接：使用 PFA 圓帶對坡口進(jìn)行焊接，然后將焊接好的圓帶與四氟板鏟平，再用寬的 PFA 焊帶進(jìn)行焊接。焊接過程中要控制好焊接溫度、焊接速度和焊接壓力等參數(shù)，確保焊接質(zhì)量。焊接完成后，要對焊接部位進(jìn)行檢查，確保焊接牢固、無漏焊、無氣孔等缺陷。

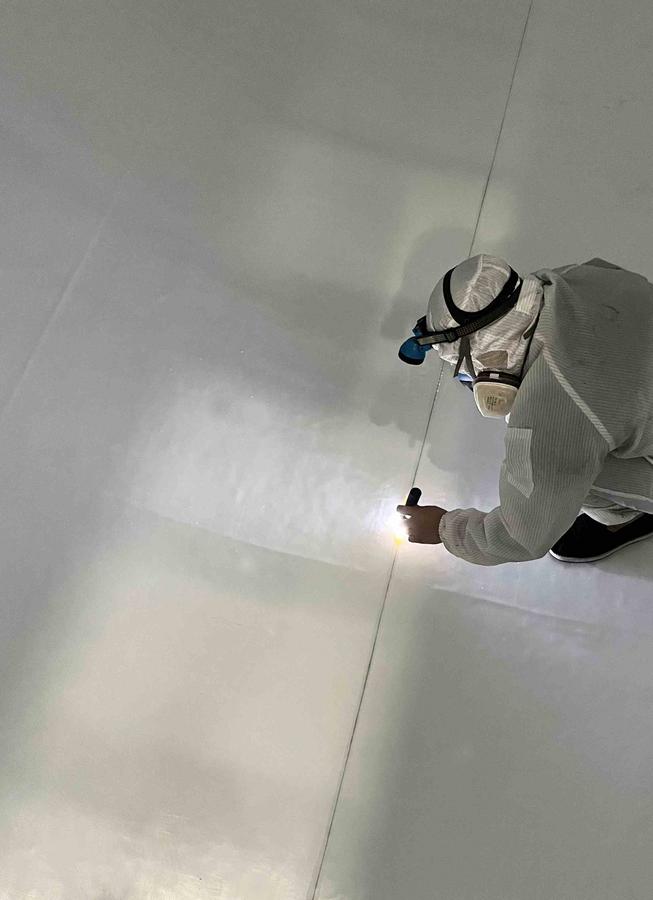

板襯四氟焊接

8、檢驗(yàn)測試：

電火花試驗(yàn)：用 15kV 電火花檢測儀對設(shè)備進(jìn)行整體檢驗(yàn)。將電火花銅刷在設(shè)備內(nèi)襯層上緩慢連續(xù)移動(dòng)，速度不超過 100mm/s，觀察電火花手柄有無燈亮、并聽有無蜂鳴聲，以檢測內(nèi)襯層是否存在漏點(diǎn)。
水壓試驗(yàn)：進(jìn)行水壓試驗(yàn)，以檢驗(yàn)設(shè)備的密封性和強(qiáng)度。按照設(shè)計(jì)要求的壓力向罐體內(nèi)通入水，保持一定時(shí)間（一般為 8 - 10 小時(shí)），觀察內(nèi)襯層有無滲漏現(xiàn)象。
負(fù)壓試驗(yàn)：進(jìn)行負(fù)壓試驗(yàn)，檢驗(yàn)設(shè)備在負(fù)壓條件下的穩(wěn)定性。堵住罐體所有孔位，將罐體內(nèi)抽至規(guī)定的負(fù)壓狀態(tài)（如 -0.098 ～ -0.096MPa），保持一定時(shí)間（10 - 24 小時(shí)），觀察內(nèi)襯層有無脫落、起泡等現(xiàn)象。

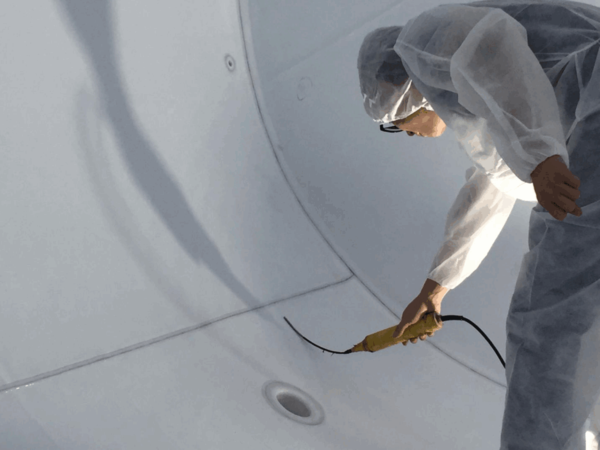

板襯四氟儲(chǔ)罐電火花檢測
